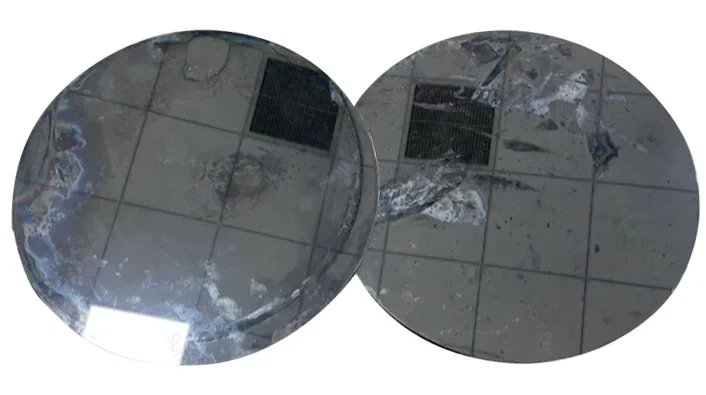

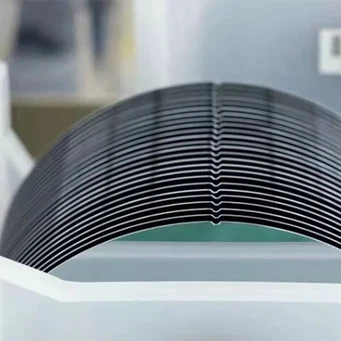

Dummy -Wafer

Dummy -Wafer werden in der Semiconductor -Herstellung häufig als Kosten - effektive Lösung für Gerätekalibrierung, Prozessstabilisierung und Routinetests verwendet. Im Gegensatz zu Produktwafern tragen Dummy -Wafer keine aktiven Schaltkreise, aber sie spielen eine entscheidende Rolle bei der Gewährleistung, dass die Produktionstools reibungslos vor dem hohen - -Waffeln verarbeitet werden.

Unsere Silizium-Dummy-Wafer sind in 6 - Zoll, 8-Zoll- und 12-Zoll-Größen mit mehreren Optionen für Dotiermittel (P/Bor oder N/PH), Dicke, Wohnungen oder Kerben und Oberflächen (AS-Cut, Lapped, geschneidert, SSP/DSP) erhältlich. Diese Spezifikationen machen sie für eine Vielzahl von Anwendungen geeignet, von der Toolqualifikation bis zur Prozessentwicklung und der Ausrüstungsprüfung.

Durch die Verwendung von Dummy -Wafern können Hersteller die Kosten senken, die Waferertrag verbessern und die konsistente Qualität der Chipproduktion aufrechterhalten. Sie sind eine praktische Wahl für Fabrik-, Forschungslabor- und Halbleiterausrüstungswartung.

Verfügbare Größen:6 ", 8" und 12 "Siliziumwafer

Präzise Durchmesserkontrolle:150 ± 0,5 mm, 200 ± 0,5 mm, 300 ± 0,5 mm

Flexible Dopingoptionen:P - type (boron) oder n - type (phosphor)

Dickebereich: 625±25 μm, 675±25 μm, 725±25 μm, 775±25 μm

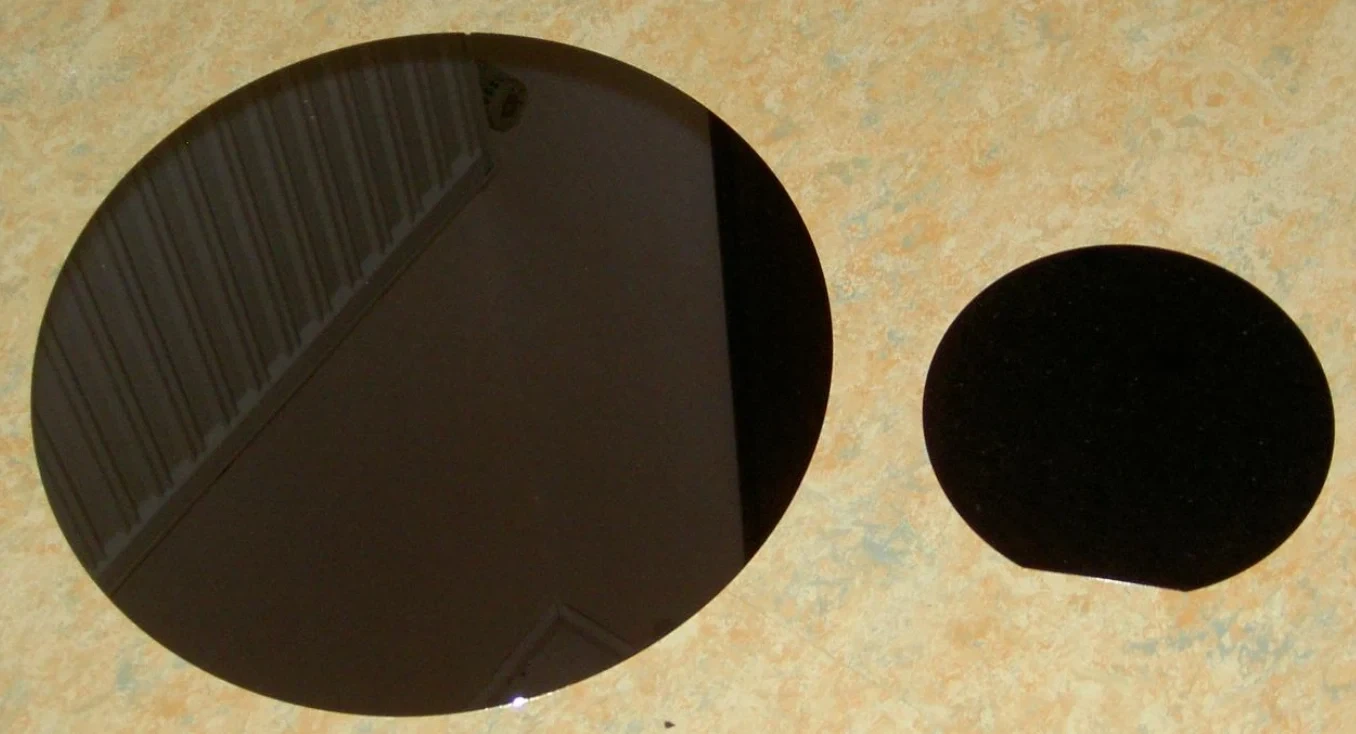

Flat/Notch -Optionen:Wohnungen oder Notch, abhängig von der Wafergröße

Oberflächenbeschaffung:{- geschnitten, aufgelöst, geätzt, ssp (einzeln - Seite poliert), dsp (double - Seite poliert)

Kosten - effektiv:Ideal für Gerätekalibrierung, Werkzeugüberwachung und Prozesstests

Stabile Leistung:Gewährleistet eine konsistente Produktionsumgebung, bevor Produktwafer verarbeitet werden
