Die zunehmende Einführung von Photovoltaik-Systemen (PV) in Wohn-, Gewerbe- und Industrieanwendungen erfordert ein gründliches Verständnis verschiedener Arten von elektrischen Lastenkapazitionen, induktiv und resistiv, die mit diesen Systemen interagieren. Dieses Papier bietet eine eingehende Analyse dieser Lasttypen, deren Eigenschaften, Auswirkungen auf die Leistung von PV-Systemen und vergleichende Bewertungen. Besonderer Schwerpunkt liegt auf benutzerseitigen Lasten in PV-Anwendungen, einschließlich deren Auswirkungen auf die Leistungsqualität, Effizienz und Systemstabilität. Die Diskussion umfasst auch Minderungsstrategien zur Optimierung der Leistung der PV -Systeme unter unterschiedlichen Lastbedingungen.

Photovoltaic -Systeme (PV) werden zunehmend in moderne Stromnetze integriert, insbesondere auf der Benutzerseite, wo sie Strom an Wohn-, Gewerbe- und Industrieverbraucher liefern. Die Effizienz und Stabilität von PV -Systemen hängt erheblich von der Art der verbundenen Lasten ab. Elektrische Belastungen können weitgehend in drei Typen eingeteilt werden:

Widerstandslasten - reiner Widerstand

Induktive Lasten - Lasten mit erheblicher Induktivität

Kapazitive Belastungen - Lasten mit dominanter Kapazität

Jeder Lasttyp interagiert unterschiedlich mit PV -Wechselrichtern und beeinflusst die Leistungsqualität, Effizienz und Systemzuverlässigkeit. In diesem Artikel wird diese Interaktionen im Detail untersucht und eine vergleichende Analyse und Empfehlungen für ein optimales PV -Systemdesign enthält.

Grundlegende Merkmale von Lasttypen

Definition der Widerstandslast

Resistive Lasten sind der einfachste Typ, bei dem der Strom und die Spannung in Phase sind. Sie verbrauchen echte Kraft (P) und führen keine Reaktivleistung ein (q).

Schlüsselmerkmale:

Power -Faktor (Pf)=1 (Einheitsleistungfaktor).

Keine Phasenverschiebung zwischen Spannung und Strom.

Auswirkungen auf PV -Systeme:

Effizienz: Hoch, da keine Blindleistung beteiligt ist.

Stabilität: Minimale Auswirkungen auf PV -Wechselrichter, da sie eine stabile lineare Last liefern.

Harmonische: vernachlässigbar, es sei denn, nichtlineare Widerstandslasten (z. B. Dimmer) sind vorhanden.Klassifizierung von Widerstandslasten auf der Benutzerseite

Haushaltsbeständige Last

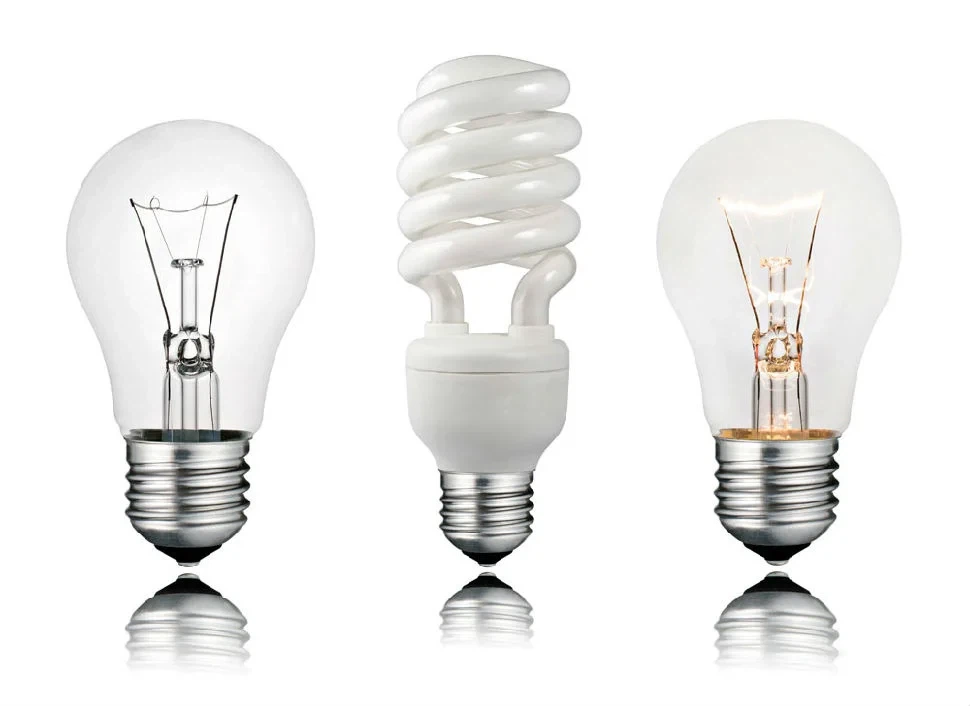

Beleuchtungsausrüstung (herkömmliche Glühlampen, Halogenwolframlampen (Erzeugen von Wärme und Emission von Licht durch Filamentfestigkeit)

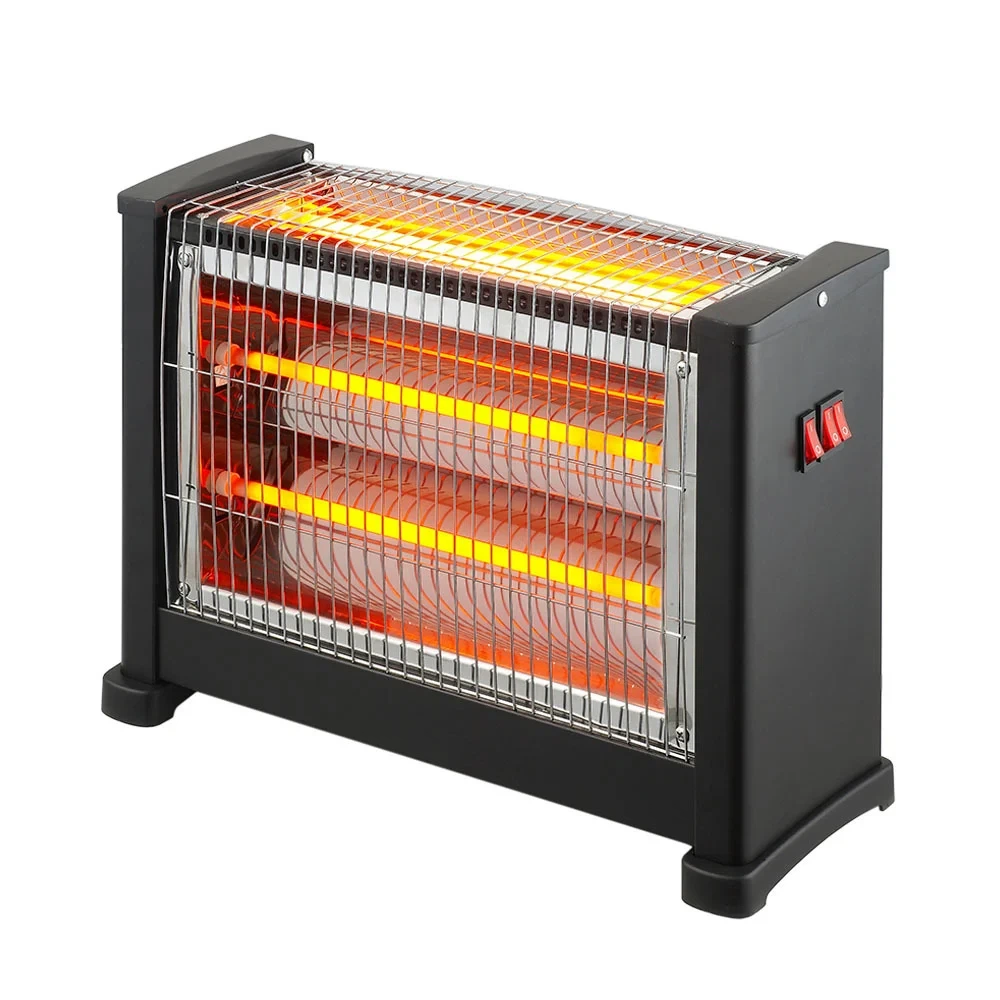

Heizgeräte (elektrische Warmwasserbereiter, elektrische Heizungen, elektrische Decken, Handwärmer, elektrische Öfen, elektrische Eisen, Lockeneisen usw.)

Elektrogeräte mit geringer Leistung (Ladegeräte, elektrische Ventilatoren usw.)

Kleine industrielle und kommerzielle Widerstandslasten

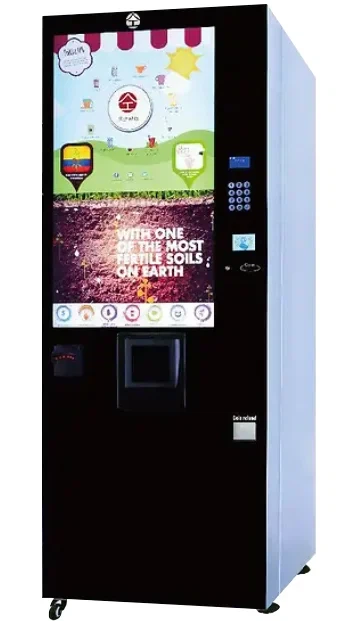

Heizungsausrüstung für kleine Geschäfte (z. B. Hot -Getränk -Maschinen in Convenience -Läden und kleine elektrische Öfen (reine Widerstandsheizung) in Bäckereien)

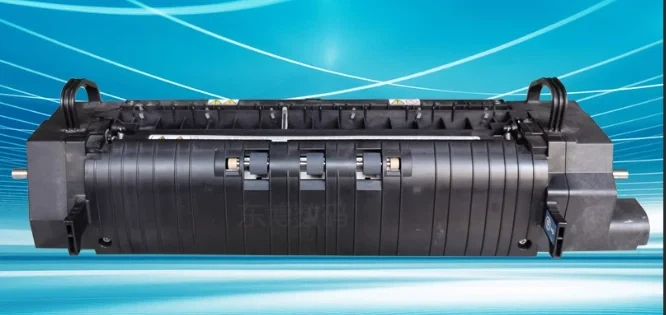

Büroausrüstung (Heizkomponenten (Widerstandsdrahtheizung) einiger altmodischer Drucker und Kopierer)

Landwirtschaftliche Hilfsgeräte (elektrische Heizdrähte für kleine Gewächshäuser (zur Wärmekonservierung), kleine elektrische Heizstangen für Aquakultur))

Definition der induktiven Last

Induktive Lasten führen eine Phasenverzögerung ein, bei der Strom aufgrund der induktiven Reaktanz (xl=2 πfl) hinter Spannung zurückbleibt.

Schlüsselmerkmale:

Leistungsfaktor (PF) <1 (Verzögerung).

Reaktiver Leistungsverbrauch (q=vi sinφ).

Auswirkungen auf PV -Systeme:

Effizienz: Reduziert aufgrund von reaktiven Leistungsverlusten.

Stabilität: Kann Spannungsabfälle und Leistungsschwankungen verursachen.

Harmonische: Kann Harmonische in nichtlinearem (z. B. variable Frequenzantriebe) einführen.

Minderungsstrategien:

PFC -Kondensatoren der Leistungsfaktorkorrektur (PFC) zur Ausgleich der Nachverdacht PF.

Verwendung aktiver Filter zur Minderung von Harmonischen.Klassifizierung von induktiven Lasten der Benutzerseite

Motor -Typ Ladungen

Haushaltsgeräte (Kühlschrankkompressoren, Klimaanlagenkompressoren und Lüftermotoren, Waschmaschinenmotoren, Branchen -Turntable -Motoren, Reichweite Motoren usw.)

Industrie- und Gewerbeausrüstung (Wasserpumpenmotoren (Agrarbewässerung, Wasserversorgungssysteme), Lüfter (Belüftung, Wärmeabteilung), Förderbandmotoren, Werkzeugmaschinenmotoren, Aufzugsantriebsmotoren usw.)

Kleine Geräte (elektrische Werkzeuge (z. B. Elektrobohrer, Schneidemaschinen), Laufbandmotoren, Kühllüftermotoren in Elektrofahrzeugladestapeln usw.)

Elektromagnetische Geräte

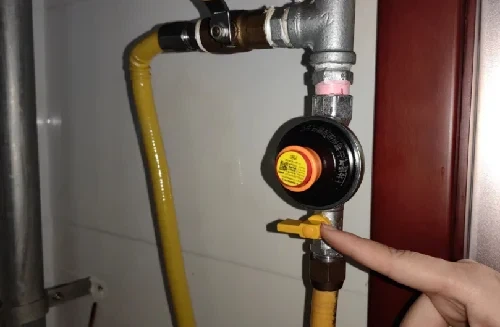

Magnetventile (wie Haushaltsgasventile und Wasserreinermagnetventile, die die Öffnung und Schließung des Ventils durch Erzeugen eines Magnetfeldes durch die Energie des Spulens steuern)

Induktionskocher/Induktionskocher (mithilfe einer Spule zum Erzeugen eines abwechselnden Magnetfeldes, wodurch das Kochgeschirr erwärmt wird. Die Kernkomponente ist die Heizspule)

Andere induktive Lasten

Elektrische Schweißmaschine (mit einer großen Anzahl von Spulen im Inneren stützt sich die elektromagnetische Induktion, um während des Betriebs einen Schweißstrom zu erzeugen, und ist eine starke induktive Belastung)

Definition der kapazitiven Belastung

Kapazitive Lasten führen eine Phasenleitung ein, wobei die Stromleitspannung aufgrund einer kapazitiven Reaktanz (xc=1/(2πfc))).

Schlüsselmerkmale:

Leistungsfaktor (PF) <1 (führend).

Reaktive Leistungsgenerierung (q=vi sinφ).

Auswirkungen auf PV -Systeme:

Effizienz: Kann die Effizienz verbessern, wenn sie für PFC verwendet wird, aber übermäßige Kapazität kann zu Überspannung führen.

Stabilität: Kann zu Resonanzproblemen mit der Netzinduktivität führen.

Harmonische: Kann die Harmonischen verstärken, wenn sie unsachgemäß gestaltet.

Minderungsstrategien:

Richtige Größe von PFC -Kondensatoren.

Verwendung von harmonischen Filtern.Klassifizierung kapazitiver Lasten auf der Benutzerseite

Elektronische Stromausrüstung

Der DC-Seitenkondensator des Frequenzwandlers/des Wechselrichters (der DC-Bus von Geräten wie Photovoltaikwechselrichtern und variablen Frequenzfahrten (VFDs) ist normalerweise mit elektrolytischen Kondensatoren mit großer Kapazität ausgestattet, um die DC-Spannung zu glätten und die Ripple zu unterdrücken)

Eingangsfilterkondensatoren von Schaltnetzvorräten (Kapazitive Filterschaltungen werden normalerweise am vorderen Ende des Schaltungsverbrauchs für Computerserver, Kommunikationsbasisstationen und andere Geräte installiert)

Schalten von Stromversorgungsausrüstungen (Mobiltelefonladegeräte, Laptop -Adapter, Router -Stromversorgungen, LED -Light -Treiber -Stromversorgungen)

Wechselrichterausrüstung in Haushaltsgeräten (Wechselrichterklimaanlagen, Waschmaschinen, Wechselrichterkühlschränke)

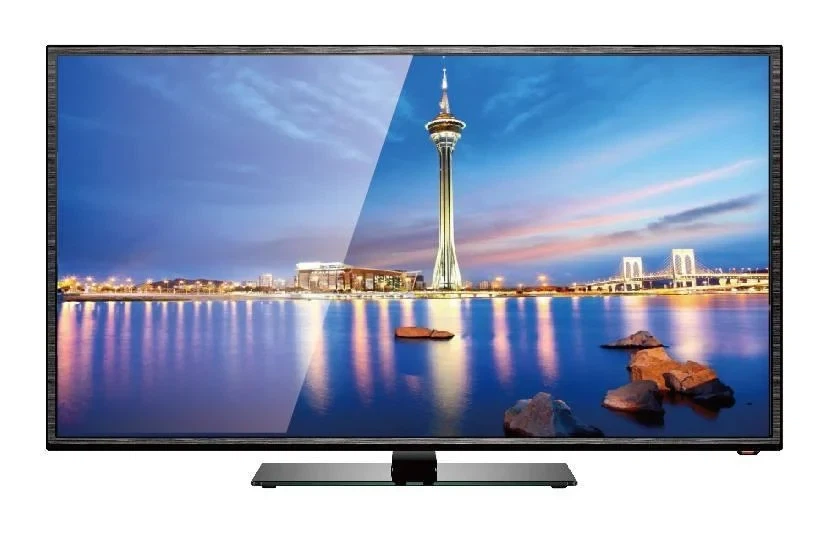

Elektronische Instrumente (Drucker, Kopierer, Mikrowellenöfen (einige Modelle), Fernseher (insbesondere LCD -Fernseher, die eine große Anzahl von Kondensatoren auf der internen Kraftplatte haben) usw.))

Kompensationskondensatorgerät

PFC -Kondensatoren (Power Factor Correction) (in industriellen oder gewerblichen Einrichtungen werden parallele Kondensatorkompensationsgeräte installiert, um den Leistungsfaktor zu verbessern (insbesondere um die reaktive Leistung induktiver Lasten wie Motoren auszugleichen)

Die SVG -Geräte in Photovoltaik -Leistungsstationen (dynamische Reaktiven -Leistungskompensationsgeräte (wie SVG) können im kapazitiven Modus reaktive Leistung ausgeben, um die Gitterspannung zu regulieren)

Vergleichende Analyse von Lasttypen in PV -Systemen

Benutzerseitige Lastüberlegungen in PV-Systemen

PV -Systeme auf der Benutzerseite müssen eine Mischung aus resistiven, induktiven und kapazitiven Lasten verarbeiten. Zu den wichtigsten Herausforderungen gehören:

Machtqualitätsprobleme

Spannungsschwankungen aufgrund plötzlicher induktiver Lastschaltungen.

Harmonische Verzerrung durch nichtlineare Lasten (z. B. Wechselrichter, LED-Treiber).

Ungleichgewicht mit reaktivem Kraft, das die Gitterstabilität beeinflusst.

Effizienzoptimierung

Maximale Power Point Tracking (MPPT) muss unterschiedliche Lasttypen ausmachen.

Die Wechselrichtergrößen sollte die maximalen Reaktivenanforderungen berücksichtigen.

Gitterinteraktion und Stabilität

Inselhäuser, wenn PV -Systeme nicht mit dem Lastbedarf übereinstimmen können.

Frequenzinstabilität aufgrund übermäßiger kapazitiver Lasten.

Minderungs- und Optimierungsstrategien

Verbesserung der Leistung der PV -Systeme unter gemischten Lasten:

Active Power Factor Correction (PFC): Verwenden Sie wechselrichterbasierte Reaktive Leistungskompensation.

Harmonische Filter: Installieren Sie passive/aktive Filter, um Verzerrungen zu mindern.

Smart Last Management: Priorisieren Sie Widerstandslasten während der niedrigen PV -Erzeugung.

Energiespeicherintegration: Batterien können reaktive Stromanforderungen puffern.

Das Verständnis des Verhaltens von kapazitiven, induktiven und resistiven Lasten ist entscheidend für die Optimierung der Leistung des PV -Systems auf der Benutzerseite. Während resistive Lasten die unkompliziertesten sind, führen die induktivsten und kapazitiven Belastungen Komplexitäten wie Blindleistung, Harmonische und Stabilitätsprobleme ein. Die ordnungsgemäßen Minderungsstrategien, einschließlich PFC, Harmonic Filtering und Smart Last Management, sind für eine effiziente und zuverlässige PV -Integration von wesentlicher Bedeutung.

Schlüsselwörter

Photovoltaische (PV) -Systeme, benutzerseitige Lasten, kapazitive Lasten, induktive Lasten, Widerstandslasten, Leistungsfaktor (PF), Reaktive Leistung (q), reale Leistung (P), Phasenverschiebung, harmonische Verzerrung.
