【Produkteinführung】
|
Zelle |
Monokristallin, 182 mm x 91 mm |
|
Anzahl der Zellen |
108（6×18） |
|
Maximale Nennleistung (Pmax) |
420W |
|
Maximale Effizienz |
21,5 Prozent |
|
Anschlussdose |
IP68 |
|
Maximale Systemspannung |
1000 V/1500 V Gleichstrom |
|
Betriebstemperatur |
-40 Grad - plus 85 Grad |
【Produktbeschreibung】

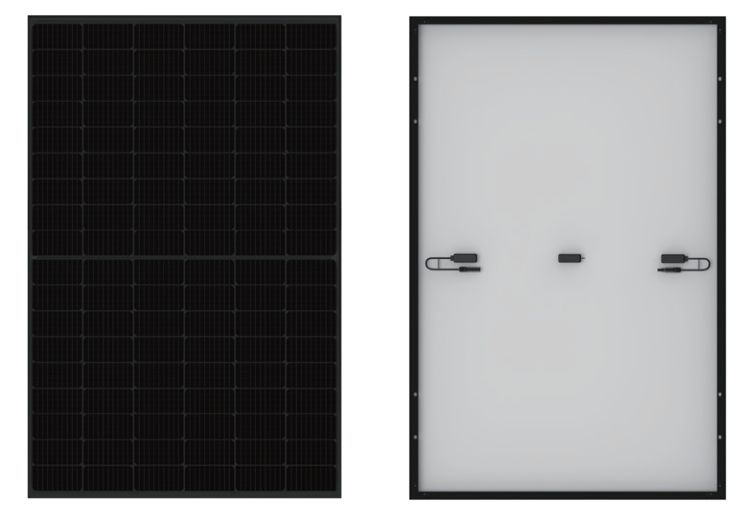

Das hocheffiziente 420-W-Solarmodul besteht aus M10 MBB PERC-Solarzellen. Diese Serie von Hochleistungsmodulen bietet die kostengünstigste Lösung für die Solar-PV-Installation auf dem Dach von Wohngebäuden. Ganz in Schwarz, mit schwarzem Rahmen oder silbernem Rahmen plus Solarmodulen mit schwarzer Rückseitenfolie sind alle erhältlich.
【Hauptmerkmale】
【Abmessung des PV-Moduls】
【Elektrische Daten bei STC】
|
Maximale Nennleistung (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Leerlaufspannung (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Maximale Leistungsspannung (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Kurzschlussstrom (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Maximaler Leistungsstrom (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Modulwirkungsgrad [ Prozent ] |
20,48 Prozent |
20,74 Prozent |
21,00 Prozent |
21,25 Prozent |
21. 51 Prozent |
|
Leistungstoleranz |
0~ plus 5 W |
||||
|
Temperaturkoeffizient von Isc( _Isc) |
0,044 Prozent/Grad |
||||
|
Temperaturkoeffizient von Voc( _Voc) |
-0.275 Prozent/Grad |
||||
|
Temperaturkoeffizient von Pmax( _Pmp) |
-0.350 Prozent/Grad |
||||
|
STC |
Bestrahlungsstärke 1000 W/m², Zelltemperatur 25 Grad, AM1.5G |
||||
【Elektrische Daten bei NOCT und Betriebsbedingungen】
|
ELEKTRISCHE PARAMETER BEI NOCT |
|||||
|
TYP |
400 |
405 |
410 |
415 |
420 |
|
Max. Nennleistung (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Leerlaufspannung (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Maximale Leistungsspannung (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Kurzschlussstrom (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Max. Stromstärke (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOK |
Einstrahlung 800 W/m², Umgebungstemperatur 20 Grad, Windgeschwindigkeit 1 m/s, AM1.5G |
||||
|
BETRIEBSBEDINGUNGEN |
|
|
Maximale Systemspannung |
1000 V/1500 V DC (IEC) |
|
Betriebstemperatur |
-40 Grad ~ plus 85 Grad |
|
Maximale Reihensicherung |
25A |
|
Maximale statische Belastung, vorne |
5400Pa |
|
Maximale statische Belastung, Rücken |
2400 Pa |
|
NOK |
45 ± 2 Grad |
|
Anwendungsklasse |
Klasse a |
【Strom-Spannungskurven】
【Mechanische Daten】
|
SPEZIFIKATIONEN |
|
|
Zelle |
Mono |
|
Gewicht |
21,5 kg ± 3 Prozent |
|
Maße |
1722 mm × 1134 mm × 30 mm |
|
Kabelquerschnittsgröße |
4mm2(IEC), 12 AWG (UL) |
|
Anzahl der Zellen |
108(6x18) |
|
Anschlussdose |
IP68, 3 Dioden |
|
Verbinder |
QK 4.10 (1000 V) / QK 4.10-35 (1500 V) |
|
Kabellänge (einschließlich Stecker) |
Hochformat: 300 mm (plus)/400 mm (-) Querformat: 1200 mm (plus)/1200 (-) |
|
Verpackungskonfiguration |
36 Stück/Palette, 216 Stück/20-Fuß-Container 936-teiliger/40-Fuß-Container |
【Zertifizierung】
【Garantie】
